Схемы многорядных заграждений из ГНТ: строительство защитных сооружений увеличенной высоты
Однорядная конструкция ГНТ (один ряд каркасов в высоту) справляется с задачами невысокого ограждения или декоративной подпорной стенки. Но когда речь идёт о серьёзной высоте — создании защитного периметра, берегозащите, протяжённой подпорной стене — одного ряда недостаточно, и в дело вступают многорядные схемы. Разберём, как они устроены и что нужно учитывать при проектировании.
Когда нужна многорядная схема
Многорядная конструкция (несколько рядов каркасов, поставленных друг на друга и/или со смещением) требуется, когда:
- проектная высота сооружения превышает высоту одного стандартного модуля ГНТ;
- на конструкцию действует значительная боковая нагрузка (давление грунта, воды) — например, в подпорных стенах на откосах;
- конструкция несёт функцию капитального инженерного сооружения, а не временного или декоративного ограждения.
Чем выше сооружение, тем сильнее на нижние ряды давит вес верхних рядов и грунта позади конструкции. Это давление нужно закладывать в схему уже на этапе проектирования, а не компенсировать постфактум.
Конструкция вкладыша: какой нужен для многорядных конструкций
Категорическое требование — использование вкладышей с дном. Вкладыш габиона с дном — это замкнутый мешок, который полностью охватывает наполнитель со всех сторон. Цельный мешок равномерно распределяет нагрузку по всему периметру — габион не «расползается» в стороны в процессе заполнения и обеспечивает устойчивость при возведении многоярусных конструкций — верхние ярусы надежно опираются дном на нижние.

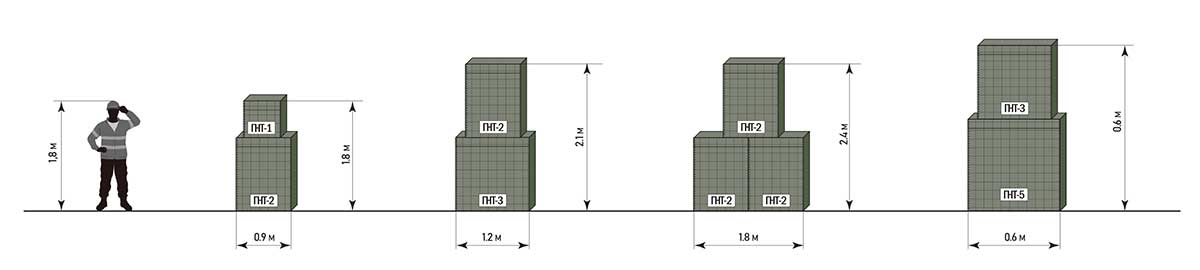

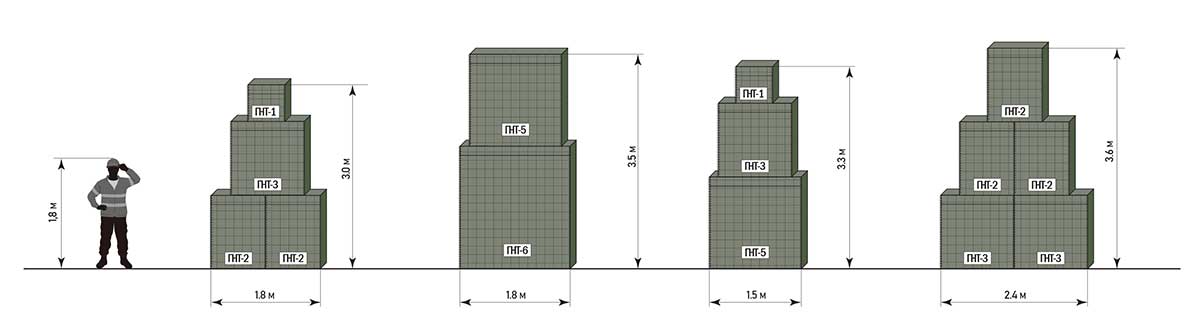

Типовые схемы расстановки рядов
Для габионных подпорных стен применяют несколько базовых геометрических схем — они регламентированы, в частности, в отраслевых рекомендациях по применению габионных конструкций в дорожном строительстве (ОДМ 218.2.049-2015). Три основных варианта:
- Вертикальная схема — ряды устанавливаются друг над другом без смещения, лицевая сторона остаётся вертикальной по всей высоте. Применяется при относительно невысоких конструкциях и умеренных нагрузках.
- Ступенчатая схема — каждый следующий (верхний) ряд смещается назад относительно нижнего на определённую величину. Это создаёт «лестницу» с тыльной стороны и повышает устойчивость конструкции к опрокидыванию за счёт смещения центра тяжести назад, вглубь массива.
- Пирамидальная схема — смещение назад происходит с обеих сторон конструкции (и с лицевой, и с тыльной), сооружение сужается кверху подобно трапеции в сечении. Применяется для наиболее высоких и нагруженных сооружений.
Выбор схемы определяется расчётом — высотой сооружения, характеристиками грунта, действующей нагрузкой — и является частью проекта, а не решением, которое принимается на глаз на площадке.
Перевязка рядов между собой
Отдельный, критически важный элемент многорядной схемы — соединение (перевязка) рядов друг с другом. Ряды, просто поставленные друг на друга без дополнительной анкеровки, со временем расходятся под нагрузкой — особенно на подвижных или переувлажнённых грунтах. Подробный разбор способов анкеровки, шага установки анкерных секций по высоте конструкции и типичных ошибок перевязки — в отдельной статье, посвящённой именно этой теме.
Особенности проектирования для разных грунтов
- Плотные, несущие грунты — допускают более меньшую ширину основания и, соответственно, меньший объём земляных работ.
- Подвижные, обводнённые грунты — требуют большую ширину основания, увеличенного дренажного слоя в основании и, как правило, более частой анкеровки между рядами.
- Откосы с уклоном — требуют дополнительного расчёта устойчивости самого склона, а не только конструкции ГНТ, установленной на нём: даже правильно собранная стена может «поехать» вместе с неустойчивым склоном.
Многорядные схемы — это уже не типовой «конструктор», а инженерное сооружение, для которого расчёт должен выполнять проектировщик с учётом конкретных условий площадки. Материалы этой статьи дают общее понимание логики, но не заменяют проектный расчёт для конкретного объекта.
