Большинство защитных ограждающих конструкций на рынке — это либо металлическая сетка на стойках, либо земляные габионные барьеры. У обоих решений есть слабое место. Сетчатый экран без массивного основания не держит осколки и не останавливает угрозы, идущие по земле — он рассчитан только на верхний, воздушный сектор атаки. Габион, в свою очередь, отлично гасит наземный обстрел и низколетящие цели, но бесполезен против БПЛА, атакующего сверху пикированием: улавливать ему просто нечем.

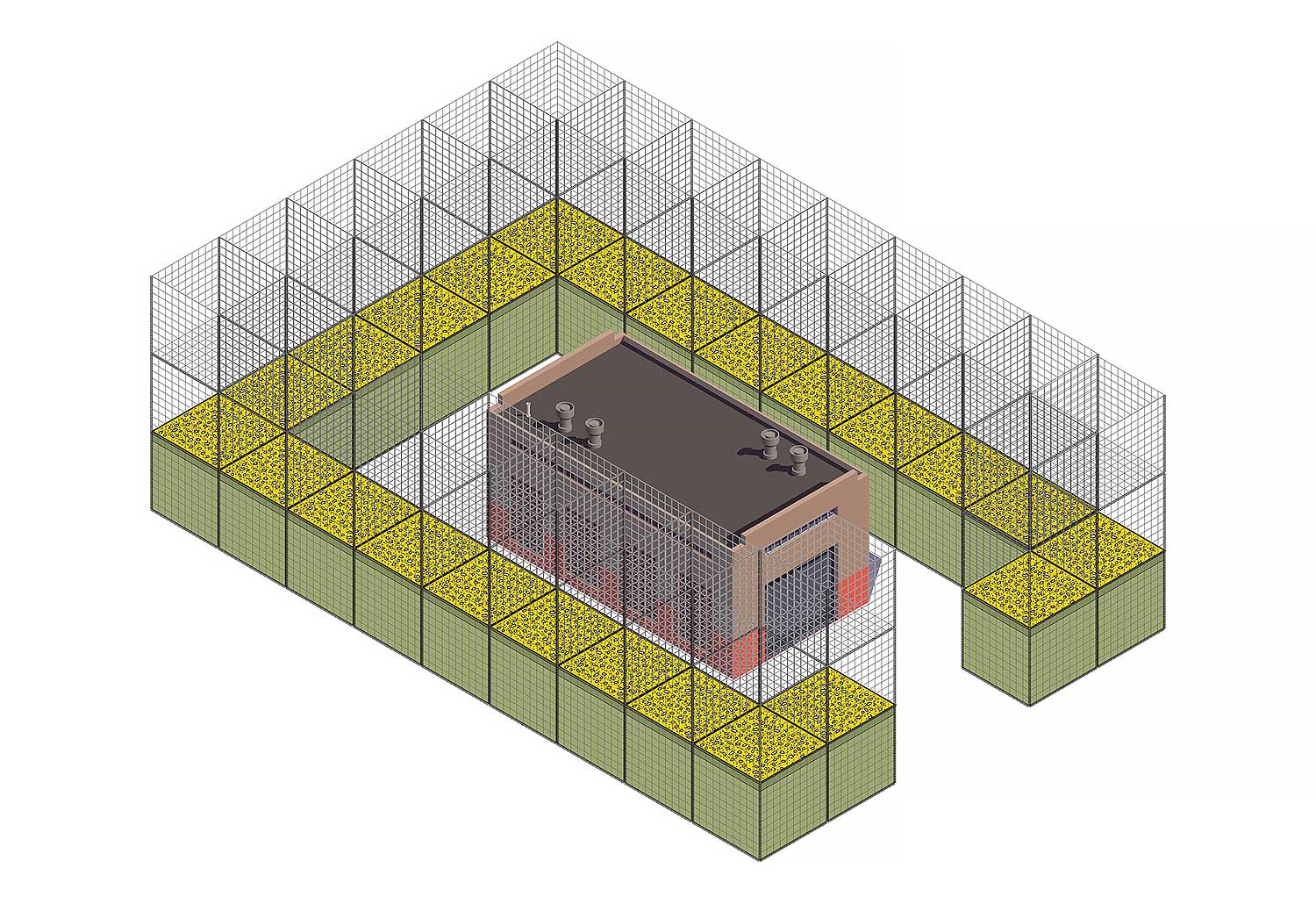

Комбинированная система снимает это противоречие: нижний ярус берёт на себя осколки и наземные угрозы, верхний — улавливает или заблаговременно детонирует боевую часть дрона на безопасном расстоянии от объекта.
Как устроена система

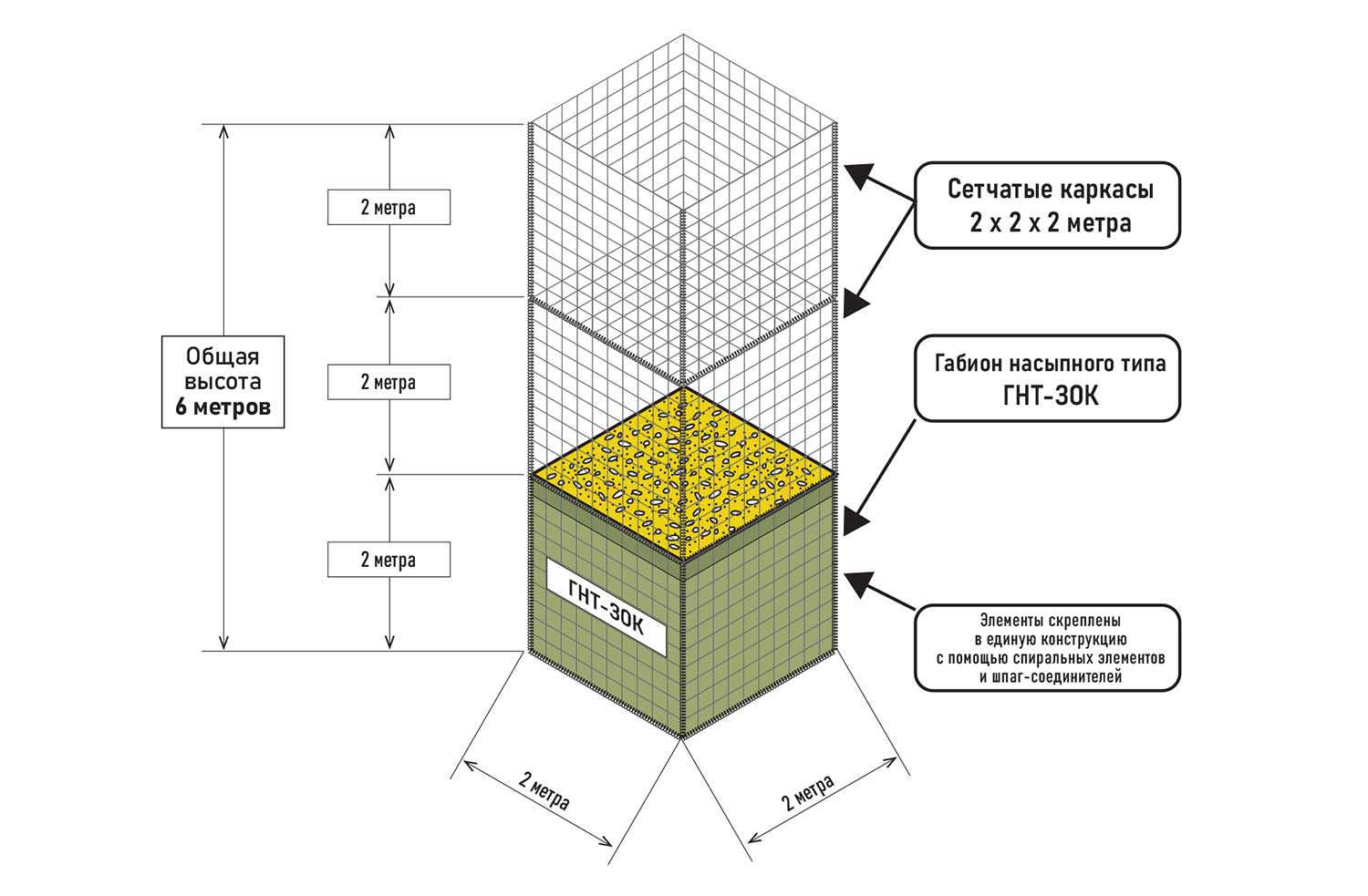

Основание — габион ГНТ-ЗОК. Высота 2 метра, размер основания 2 × 2 метра. Габион работает не только как защитный элемент, но и как фундамент: заполненный песком или грунтом короб держит вертикальную нагрузку сетчатого яруса без свайных работ. Такое решение особенно важно там, где земляные работы ограничены: на действующих предприятиях, вблизи подземных коммуникаций, на объектах с плотной застройкой. Для засыпки допускается использовать и песчано-гравийную смесь (ПГС), однако при близком разрыве возникает опасность образования вторичных осколков — кусков гравия.
Верхний ярус — один или два (в зависимости от требуемой высоты заграждения) каркаса из сварной сетки. Размер каркаса 2 × 2 х 2 метра, ячейка 100×100 мм, диаметр прута — 4,8 мм. Крупная ячейка — не компромисс ради экономии металла, а осознанное инженерное решение: мелкоячеистые полотна при обледенении и налипании мокрого снега превращаются в сплошной монолитный «парус», вес которого может вырасти в разы, а нагрузка на опоры — стать критической. Ячейка 100×100 мм сохраняет удерживающую способность конструкции и зимой, когда риск отказа мелкоячеистых систем максимален.
Верхнее перекрытие — шарнирная сетка от сбросов (при необходимости). Для защиты от сбрасываемых с БПЛА боеприпасов система дополняется верхним перекрытием из шарнирной сетки, прикрепленным к верхнему ярусу. В отличие от сварного полотна, где проволоки жёстко зафиксированы в узлах, шарнирная сетка соединяет проволоки через подвижные шарнирные узлы — это делает полотно одновременно прочным и эластичным. При ударе сбрасываемого боеприпаса сетка не рвётся и не ломается в точке попадания, а гасит энергию удара за счёт деформации по всей площади полотна, пружиня и возвращаясь к исходной форме. Такое решение особенно актуально там, где основная угроза — не столько сам БПЛА, сколько прицельный сброс гранат или мин с малой высоты: жёсткая сварная конструкция в этом сценарии работает на излом, а шарнирная — на удержание.
Общая высота ЗОК комбинированного типа — от 4 до 6 метров.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип конструкции | Комбинированная (габион + сетчатый экран) |
| Основание | Габион ГНТ-ЗОК |
| Размер габиона | 2 × 2 х 2 метра |
| Материал улавливающего элемента | Сварная стальная сетка |
| Размер ячейки | 100 × 100 мм |
| Диаметр прута | 4,8 мм |
Где применяется
Система подходит для защиты периметра промышленных площадок, производственных объектов, складских комплексов и инфраструктуры, где требуется физическая защита от БПЛА без остановки основного технологического процесса на время монтажа. Габионное основание позволяет разворачивать конструкцию на площадках, где свайные и земляные работы затруднены или запрещены.
Монтаж заграждения

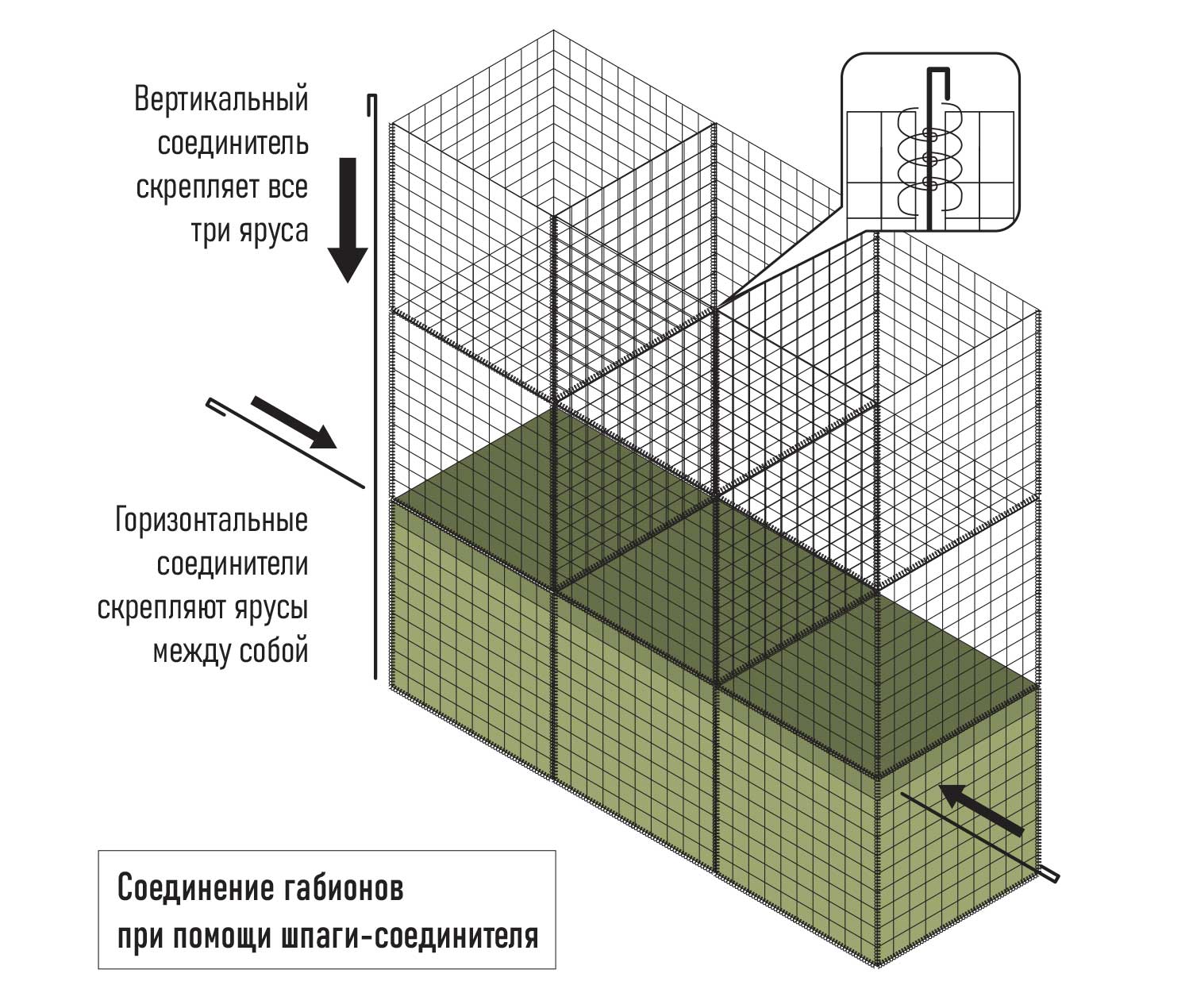

Конструкция собирается из готовых модулей — без сварки на объекте, что важно при работе рядом с действующим оборудованием и горючими материалами. Габионное основание не требует отдельного фундамента и свай, что сокращает сроки монтажа и объём подготовительных работ. Элементы заграждения соединяются с помощью стандартных габионных проволочных спиралей и шпаг-соединителей, что значительно ускоряет работы.
Нормативная основа
Конструкция разработана с учётом требований действующих сводов правил в области защитных ограждающих конструкций (в том числе СП 542.1325800.2024), а также с учётом норм по ветровым, снеговым и гололедным нагрузкам (СП 20.13330) и требований к стальным конструкциям (СП 16.13330).
ВНИМАНИЮ ЗАКАЗЧИКОВ
Свяжитесь с нами для расчёта комбинированной системы ЗОК под параметры вашего объекта — класс защиты, длину периметра и особенности площадки. Консультации по техническим вопросам: +7 910 663 6675
